フレキクランパFMG

特長

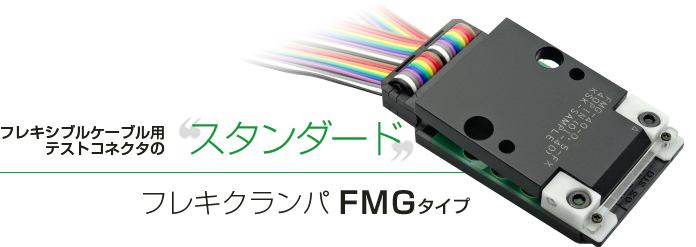

フレキクランパFMGは電極基板により打痕がつきづらく、高接触・高耐久。シンプルな構造でメンテナンスも容易なフレキシブルケーブルの着脱がワンタッチのクリップタイプのテストコネクタです。

  • 金属製素材を使用している為、強度・耐久性に優れている
  • 金型による大量生産が可能となりコストダウン/短納期化を実現 (FCC/FCNタイプは除く)
  • 購入後のピン数変更にも、一部の部品交換で対応可能
  • ピッチや出力形式などラインナップが充実

規格

定格 定格電流 0.3A*1
定格電圧 DC30V
使用温度範囲 -40℃~+80℃*2
使用温度範囲 相対温度90%以下(結露無き事)
フレキシブルケーブル
端末仕様
FPCタイプ推奨 0.5mmピッチタイプ:t=0.3±0.03
0.3mmピッチタイプ:t=0.2±0.03
金メッキ
項目 規格 条件
耐電圧 せん絡・絶縁破壊がないこと DC100Vで測定
耐振性 1μs以上の電気的瞬断がないこと
接触抵抗:200mΩ以下(FPC導体抵抗含む)
破損・ひび・部品のゆるみがないこと
周波数10〜55Hz、振幅1.5mm 3方向
接触抵抗 200mΩ以下
(FPC及び接触基板の導体抵抗を含む)
AC 0.15mA(1kHz)で測定
耐衝撃性 1μs以上の電気的瞬断がないこと
接触抵抗:200mΩ以下(FPC導体抵抗含む)
破損・ひび・部品のゆるみがないこと
加速度:490m/s_ 作業時間:11ms
試験方向:6方向 試験回数:各方面3回
耐湿性 接触抵抗:200mΩ
絶縁抵抗:50MΩ以上
破損・ひび・部品のゆるみがないこと
温度40℃、湿度90%RHの中に96時間放置
温度サイクル 接触抵抗:200mΩ
絶縁抵抗:50MΩ以上
破損・ひび・部品のゆるみがないこと
温度条件:-40℃⇔85℃ 各30分/1サイクル
試験サイクル:100サイクル
  • *1 全芯数に定格電流を通電する場合は、定格電流の70%でご利用ください
  • *2 通電時の温度上昇を含みます。

材質

部品名 材質 備考
本体(筺体) マグネシウム FCC:アルミニウム FCN:アルミニウム
基板 FR-4
入口ガイド POM樹脂
ガイドベース ABS/酸化チタン(混合物) FCC:ナイロン樹脂
ガイドカバー ABS/酸化チタン(混合物) FCC:アクリル樹脂
シャフト SUS440C相当
ネジ SCM435 三価ブラック
バネ ピアノ線(SWP-A)

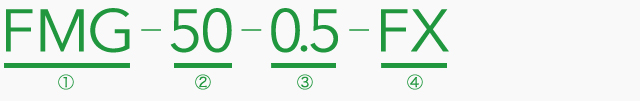

型式の構成

  • シリーズ名:FMG(マグネシウム製)/ FMGS(スモール)/ FCC(アルミ製)/ FCN(ナロー)
  • 最大検査PIN数
  • コンタクトピッチ:0.2 / 0.25 / 0.3 / 0.4 / 0.5 / 0.8 / 1.0 / 1.25
  • 出力方法:FX / FP / DS / 2.54
デモ機貸出し
