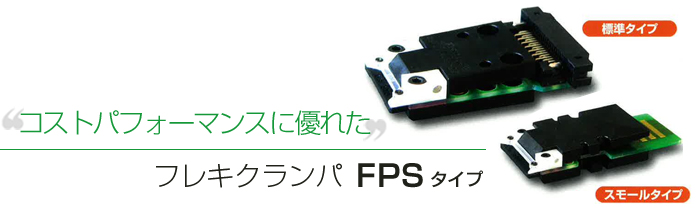

フレキクランパFPSは、筺体を金属製から樹脂製へ替えることで
コストを抑えお求めやすいローコストタイプとして登場。
| 部品名 | 材質 | 備考 |
|---|---|---|
| 本体（筺体） | PPS樹脂 | |
| 基板 | FR-4 | |
| 入口ガイド | POM樹脂 | |
| ガイドベース | ABS/酸化チタン（混合物） | |
| ガイドカバー | ABS/酸化チタン（混合物） | |
| シャフト | SUS440C相当 | |
| ネジ | SCM435 | 三価ブラック |
| バネ | ピアノ線（SWP-A） |

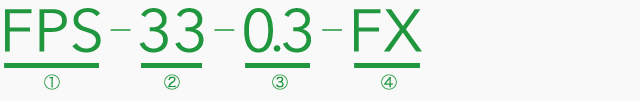

| タイプ | 型式 | 入力ピン数 | 出力形式 | 外形図 |
|---|---|---|---|---|
| 標準 | FPS-33-0.3-FX | 10-31*1 | FX2B（ロック付）フラットケーブル | |
| 標準 | FPS-51-0.3-FX | 32-51 | FX2B（ロック付）フラットケーブル | |
| 標準 | FPS-33-0.3-FP3 | 10-33 | FPC0.3mmピッチ | |
| 標準 | FPS-51-0.3-FP3 | 34-51 | FPC0.3mmピッチ | |
| ディスクリート | FPS-33-0.3-DS | 10-33 | はんだ付け配線用 | |
| ディスクリート | FPS-51-0.3-DS | 34-51 | はんだ付け配線用 | |
| スモール | FPSS-33-0.3-FP3 | 10-33 | FPC0.3mmピッチ | |
| スモール | FPSS-51-0.3-FP3 | 34-51 | FPC0.3mmピッチ |
入力PIN数におきましては、10PIN以下も実績がございますので、10PIN以下の場合は、お問合わせください。
| タイプ | 型式 | 入力ピン数 | 出力形式 | 外形図 |
|---|---|---|---|---|
| 標準 | FPS-20-0.5-FX | 10-20 | FX2BAフラットケーブル | |
| 標準 | FPS-30-0.5-FX | 21-30 | FX2BAフラットケーブル | |
| 標準 | FPS-50-0.5-FX | 31-50 | FX2BAフラットケーブル | |
| 標準 | FPS-20-0.5-FP5 | 10-20 | FPC0.5mmピッチ | |
| 標準 | FPS-30-0.5-FP5 | 21-30 | FPC0.5mmピッチ | |
| 標準 | FPS-50-0.5-FP5 | 31-50 | FPC0.5mmピッチ | |
| スモール | FPSS-20-0.5-FP5 | 10-20 | FPC0.5mmピッチ | |
| スモール | FPSS-20-0.5-2.54 | 10-20 | HIF3BAフラットケーブル |
入力PIN数におきましては、10PIN以下も実績がございますので、10PIN以下の場合は、お問合わせください。
| タイプ | 型式 | 入力ピン数 | 出力形式 | 外形図 |
|---|---|---|---|---|
| 標準 | FPS-15-1.0-FX | 10-15 | FX2BAフラットケーブル | |
| 標準 | FPS-15-1.0-FP10 | 10-15 | FPC1.0mmピッチ |
入力PIN数におきましては、10PIN以下も実績がございますので、10PIN以下の場合は、お問合わせください。
| ピッチ | タイプ | 型式 | 本体価格1台〜(税抜き) |
|---|---|---|---|
| 0.3 | 標準 | FPS-33-0.3-FX | ¥15,800 |
| FPS-51-0.3-FX | ¥17,900 | ||
| FPS-33-0.3-FP3 | ¥15,800 | ||
| FPS-51-0.3-FP3 | ¥17,900 | ||
| ディスクリート | FPS-33-0.3-DS | ¥15,800 | |
| FPS-51-0.3-DS | ¥17,900 | ||
| スモール | FPSS-33-0.3-FP3 | ¥15,500 | |
| FPSS-51-0.3-FP3 | ¥15,700 | ||
| 0.5 | 標準 | FPS-20-0.5-FX | ¥12,900 |
| FPS-30-0.5-FX | ¥13,800 | ||
| FPS-50-0.5-FX | ¥19,800 | ||
| FPS-20-0.5-FP5 | ¥12,900 | ||
| FPS-30-0.5-FP5 | ¥13,800 | ||
| FPS-50-0.5-FP5 | ¥19,800 | ||
| スモール | FPSS-20-0.5-FP5 | ¥14,000 | |
| FPSS-20-0.5-2.54 | ¥14,000 | ||
| 1.0 | 標準 | FPS-15-1.0-FX | ¥16,500 |
| FPS-15-1.0-FP10 | ¥16,500 |
入力PIN数におきましては、10PIN以下も実績がございますので、10PIN以下の場合は、お問合わせください。
