CN-100/CN-100P

100チャンネルの抵抗チェッカーコネクタチェッカーCN-100シリーズ

CN-100 / ¥99,800-(税別) CN-100P / ¥170,000-(税別)

コネクタチェッカーは、簡単操作でオープンショート測定が行える抵抗測定器。N×Nの総当り方式での検査のため、隣接ピンショートも検出可能で、抵抗判定値は最大10kΩまで設定可能。オプション測定も対応。コネクタ、フラットケーブル、ハーネス電極線の抵抗値測定など良品サンプルと比較し、OK/NG判定ができます。アイデア次第でご利用方法は広がります。

特長

仕様 CN-100/CN-100P

項目 内容
検査ピン数 100ピン×100ピン(MAX)
抵抗検査 *1 測定範囲 0Ω~10KΩ
測定精度 ±3%rdg±3dgt
表示分解能
試験電圧 DC5V(MAX)
試験電流 定電流方式(0.3mA、3mA)
検査時間 1ポイント当り 2ms(MAX) *2
検査機能 ・良品配線を記憶後、検査対象物との一致/不一致判定 *3
・配線データに基づき検査対象物の測定/判定
検査端子用コネクタ形状 100極ハーフピッチコネクタ(ロック付)×2
(FX2B-100PA-1.27DS(71)/ヒロセ電機)
ユーザーインターフェース ・グラフィック液晶表示器(128×64ドット/モノクロ)
・判定結果表示用 LED(OK/NG)
・操作スイッチ
・ブザー
外部インターフェース USBコネクタ(TYPE-A) *4
電源 DC5V
外形寸法 W141×D110×H56mm(突起部を除く)
付属品 ACアダプター、接続ケーブル50cm×2
[ 備考 ]
  • *1 抵抗値測定には検査対象物に接続するケーブルおよびコネクタの抵抗分を含みます。
  • *2 検査時間は検査ポイント数に依存します。
  • *3 配線データは本体の内部メモリに10件まで登録可能です。
       Windows専用ソフトウェアにて配線データを編集し、USBメモリを介して本体に登録するこ とが可能です。
  • *4 USBコネクタにはUSBメモリ(FAT形式)のみ接続可能です。
※本仕様は改良などのため予告なく変更される場合があります。

オプション

型式 CN-100 CN-100P
オプション 外部I/O(4芯) CN-100-EXT4 なし
外部I/O(7芯) CN-100-EXT7 なし

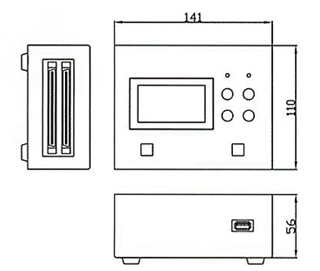

外形寸法図

外形寸法図イメージ

オプション 外部I/Oピン番号

4芯 7芯
1 検査スタート 1 検査スタート
2 検査OK 2 検査OK
3 検査NG 3 検査NG
4 GND 4 検査完了
5 ブザー
6 ブザーリセット
7 GND

操作

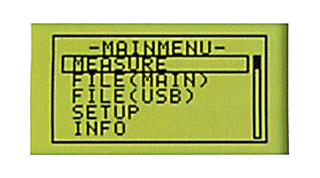

操作イメージ
  • わかりやすい液晶表示(バックライト付き)
  • 多様な機能・簡単な操作。

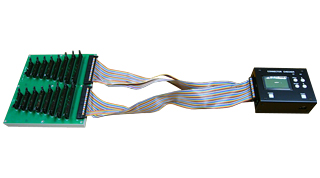

接続例

接続例イメージ
  • 接続ケーブルは50cm(片側未処理)ケーブルが
    本体に2本付属されています。
  • フィクスチャボードはオプションです。

測定

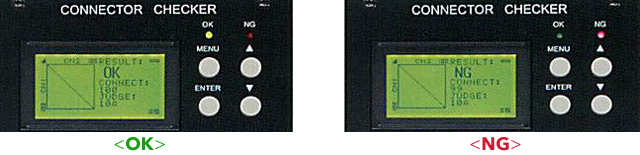

ストレート結線時の表示例(左画:OK / 右画:NG)
ストレート結線時の表示例良品サンプルの配線データを記憶した後に、検査対象品と比較・判定を行います。
測定結果はマトリクス形式の表示により直観的に導通箇所を確認できます。
表示切り替えにより、テーブル形式での表示(OK/NGリスト)も可能です。
各ピンのリスト表示が可能です。

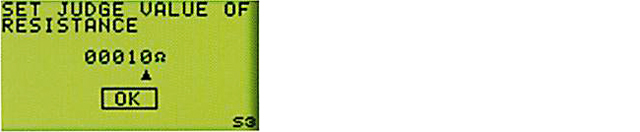

抵抗判定値の設定画面
抵抗判定値の設定画面判定結果はOK/NG判定用LEDとビープ音にてお知らせします。
抵抗判定値は本体上で設定することが可能です(最大10KΩ)。
使用例はこちら

アイデア次第でご利用方法は広がります

デモ機貸出し
